DBA95 – Rotative Servoaktuatoren

Der DBA95 ist ein rotativer Servoaktuator, der ein innovatives, spielfreies Getriebe der Firma Kraken, einen BLDC-Motor der neuesten Generation und einen Multiturn-Encoder in einer kompakten Antriebseinheit kombiniert.

Dank seiner außergewöhnlichen Steifigkeit ermöglicht er dynamische Positionierung selbst unter hoher Belastung und bewahrt dabei gleichzeitig seine herausragende Präzision.

  • Spitzenmoment von 115 Nm für Anwendungen mit hohen Lasten
  • Torsionssteifigkeit von 37 Nm/arcmin – deutlich höher als die von strain-wave- oder zykloidalen Getriebesystemen gleicher Größe
  • 20-mm-Hohlwelle für eine einfache Kabel- und Leitungsführung
  • Integrierter, batteriefreier Multiturn-Encoder mit SSI- oder BISS-Schnittstelle; optional zusätzlicher Encoder am Getriebeausgang

Der DBA95 eignet sich ideal für die Robotik, den Maschinenbau, die Antennennachführung und andere Anwendungen, die hohe Steifigkeit und Genauigkeit erfordern.


Vertrieb Kontaktieren

Technische Daten

Flanschgröße Motor 98
Nennleistung 94 W
Nennspannung 48 V
Nennmoment 9000 Ncm
Spitzenmoment 11500 Ncm
Nennstrom 17.2 A
Spitzenstrom 22.4 A
Nenndrehzahl 10.4 U/min
Rotorträgheitsmoment 1617 gcm²
Widerstand (Line to Line) 0.09 Ohm
Induktivität (Line to Line) 0.12 mH
Motoranschluss Stecker
IP-Schutz IP65 (Wellenausgang IP54)
Untersetzung 96
Encodertyp Multiturn (SSI oder BISS)
Länge 141 mm
Gewicht 3,8 kg

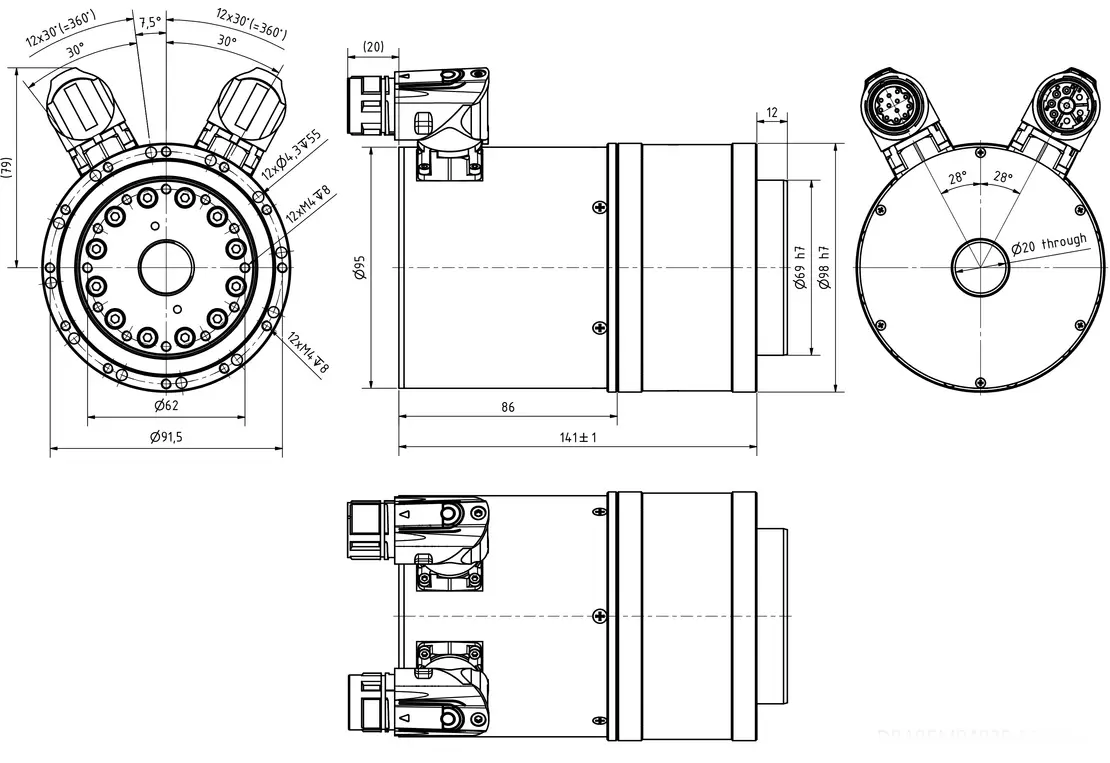

Abmessungen

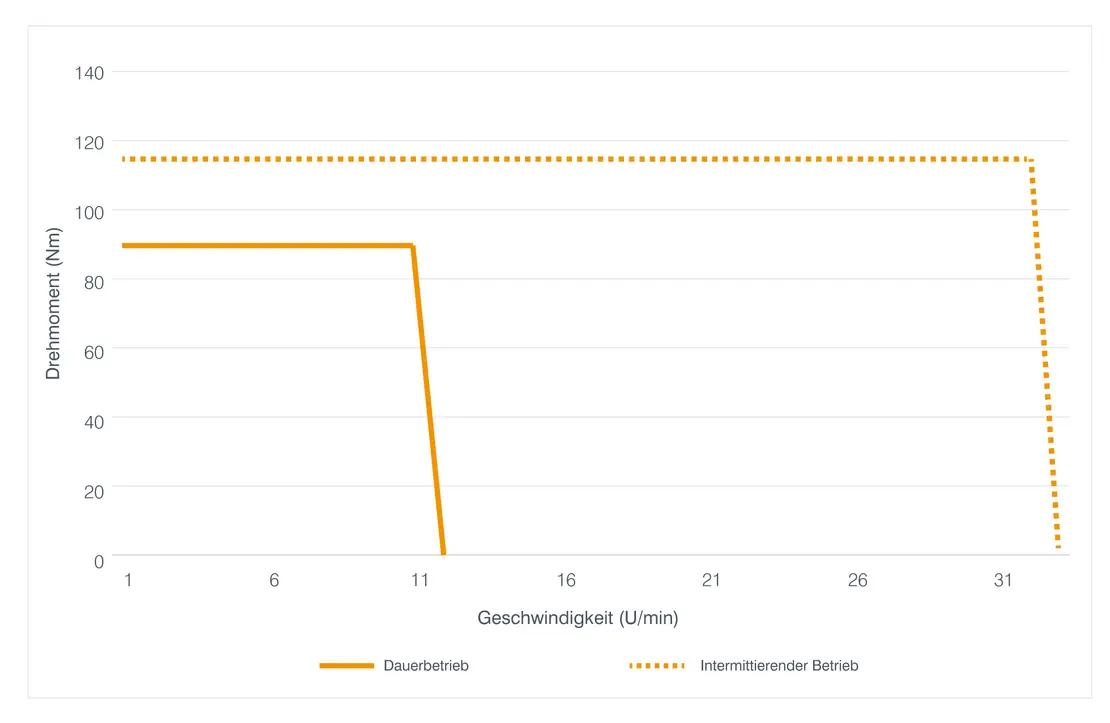

Drehmoment-Geschwindigkeits-Kennlinie
