DKA115M048014 –  Frameless BLDC-Motoren

Einzelpreis

Mindestbestellmenge {{ pna.data.minimumOrderQuantity }} St.
Für Testzwecke sind die Motoren auf Anfrage auch einzeln erhältlich.

Mengenrabatt

1 - {{ pna.data.discounts[0].amount - 1 }}

—

{{ discount.amount }}+

Verfügbarkeit

• Bitte kontaktieren Sie uns bezüglich Verfügbarkeit und Mengenrabatten.

×

Verfügbarkeit und Mengenrabatt für DKA115M048014

Name^*

E-Mail^*

Land^*

Bitte wählen Sie

PLZ^*

Verfügbarkeit prüfen für

Stück.

Mengenrabatt anfragen für

Stück.

Ihre Nachricht

Abbrechen Senden

Bitte warten

In den Warenkorb Angebot anfordern

In den Warenkorb

DKA115M048014 wurde in den Warenkorb gelegt

Schließen Bestellen/Überprüfen/Teilen Angebot Anfordern/Überprüfen/Teilen

Angebot anfordern

Angebot anfordern

Liebe Kund:innen,

wenn Sie ein Angebot anfordern möchten, müssen Sie sich einloggen oder registrieren. Danach können Sie über den Button "Angebot anfordern" im Warenkorb ein Angebot für die gewünschten Artikel anfordern. Hier geht es zur Anleitung.

Wenn Sie ein Angebot über größere Stückzahlen benötigen, wenden Sie sich bitte an unsere Verkaufsabteilung: [email protected]

Schließen

Technische Daten

• NEMA
• Nennleistung 571 W
• Nennmoment
• Nennstrom 17.2 A
• Nenndrehzahl 1400 U/min
• Rotorträgheitsmoment 412 gcm²
• Induktivität (Line to Line) 0.5 mH
• Gewicht

• Größe
• Nennspannung 48 V
• Spitzenmoment
• Spitzenstrom 42.3 A
• Drehmomentkonstante 293 Ncm/A
• Widerstand (Line to Line) 0.2 Ohm
• Länge "A"

---

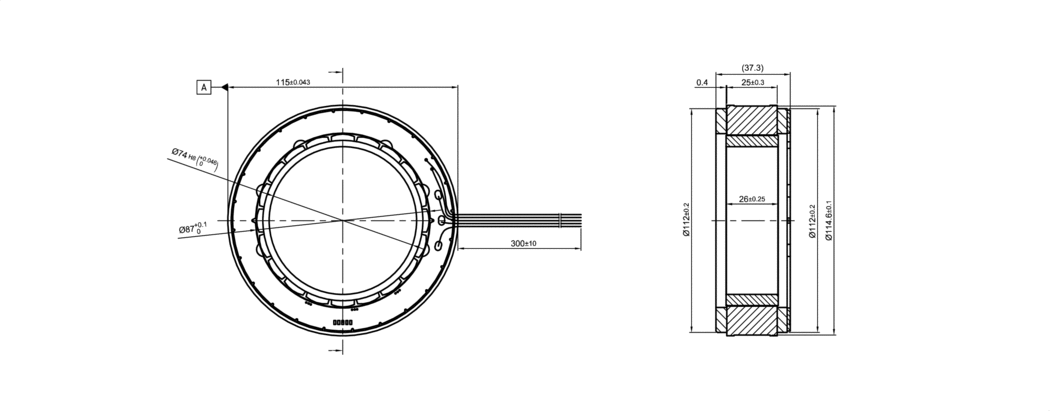

Abmessungen

3D 2D

Please select a download format

Creation in progress ...

---

Kennlinie

PDF-Download Achse wechseln

Belastungsgrenze:
Maximale kurzzeitige statische Belastung, die bei Berücksichtigung der Lebensdauer erreicht werden darf.

		Belastungsgrenze	Dauerbetriebsbereich	Drehmoment [nm] bei {{ curve.comparePoint | number : 2 }} U/min Drehzahl [U/min] bei {{ curve.comparePoint | number : 2 }} Nm Kraft [N] bei {{ curve.comparePoint | number : 2 }} mm/s Geschwindigkeit [mm/s] bei {{ curve.comparePoint | number : 2 }} N Drehmoment [nm] bei {{ curve.comparePoint | number : 2 }} U/min Drehzahl [U/min] bei {{ curve.comparePoint | number : 2 }} Nm
				{{ curve.calculateValueAtComparePoint(dataRow) }}
Arbeitspunkt vergleichen
{{ attribute.label }}

{{ curve.currentAttributeDescription.label }}

Schließen

Downloads

CAD

• DKA115M048014 (stp, 312 KB)

Datenblätter

• DKA115M048014 (pdf, 207 KB)

Handbücher

• Montageanleitung DKA (pdf, 811 KB)

Konformität

• EU-DoC_DKA.pdf
•

---

Knowledge Base

Bürstenlose DC-Motoren

Bürstenlose Gleichstrommotoren, kurz BLDC („Brushless DC-Motoren“), sind – entgegen ihrer Bezeichnung – Drehstrom-Synchronmaschinen: Der mit Permanentmagneten bestückte Läufer folgt einem magnetischen Drehfeld, die Bewegung ist synchron zur Wechselspannung, die an die Statorwicklungen angelegt wird. Der Begriff „bürstenloser Gleichstrommotor“ ist also weniger der richtigen Motorklassifikation geschuldet als vielmehr der Tatsache, dass er in…

Mehr Info
