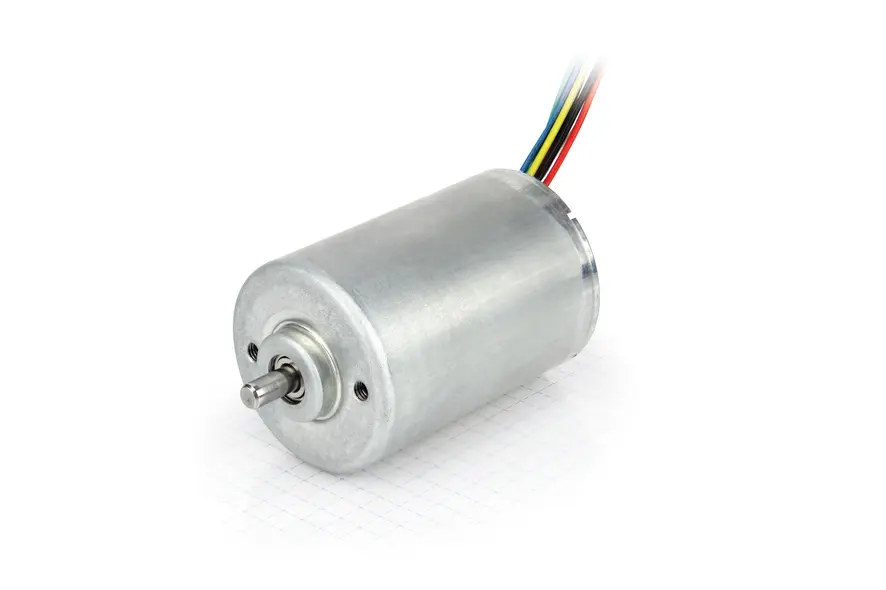

DBL42L024032-A –  Bürstenloser DC-Motor

Cadenas

Einzelpreis

Mindestbestellmenge {{ pna.data.minimumOrderQuantity }} St.
Für Testzwecke sind die Motoren auf Anfrage auch einzeln erhältlich.

Mengenrabatt

1 - {{ pna.data.discounts[0].amount - 1 }}
—
{{ discount.amount }}+

Verfügbarkeit

Äußerst wirtschaftlicher BLDC-Motor in Baugröße 42 mm mit einer Nennleistung von 30 W. Aufgrund seiner Nenndrehzahl von 4000 U/min und einem Nennmoment von 8,5 Ncm für eine Vielzahl von Anwendungen geeignet.

Einen passenden Motorcontroller finden Sie hier.

Technische Daten

  • NEMA -
  • Nennleistung 40 W
  • Nennmoment
  • Nennstrom 2.1 A
  • Nenndrehzahl 3200 U/min
  • Rotorträgheitsmoment 44 gcm²
  • Induktivität (Line to Line) 1.6 mH
  • Gewicht
  • Größe
  • Nennspannung 24 V
  • Spitzenmoment
  • Spitzenstrom 6.3 A
  • Drehmomentkonstante 5.4 Ncm/A
  • Widerstand (Line to Line) 1.2 Ohm
  • Länge "A"

Abmessungen

DBL42
Creation in progress ...

Kennlinie

Belastungsgrenze:
Maximale kurzzeitige statische Belastung, die bei Berücksichtigung der Lebensdauer erreicht werden darf.
Belastungsgrenze
Dauerbetriebsbereich
Drehmoment [nm] bei {{ curve.comparePoint | number : 2 }} U/min Drehzahl [U/min] bei {{ curve.comparePoint | number : 2 }} Nm
Kraft [N] bei {{ curve.comparePoint | number : 2 }} mm/s Geschwindigkeit [mm/s] bei {{ curve.comparePoint | number : 2 }} N
Drehmoment [nm] bei {{ curve.comparePoint | number : 2 }} U/min Drehzahl [U/min] bei {{ curve.comparePoint | number : 2 }} Nm



 {{ curve.calculateValueAtComparePoint(dataRow) }}
  • {{ attribute.label }}

Downloads

CAD
Datenblätter
Konformität
