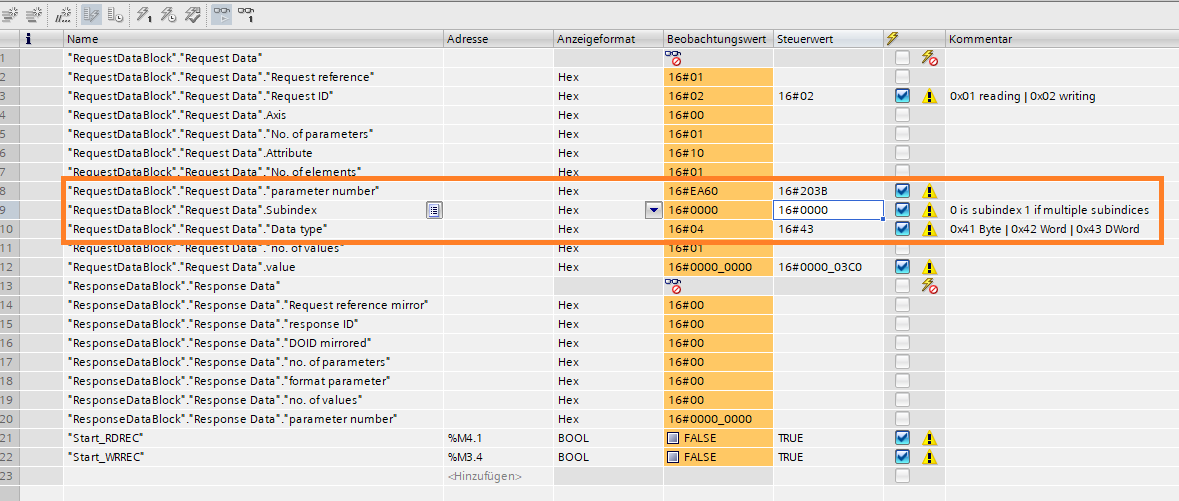

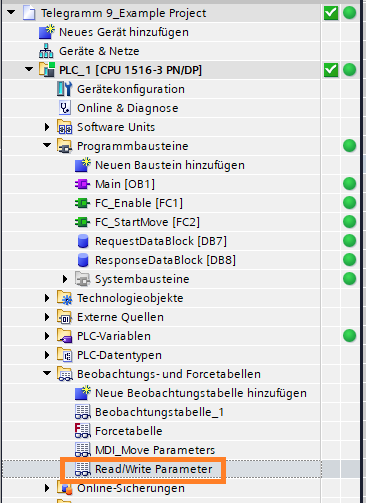

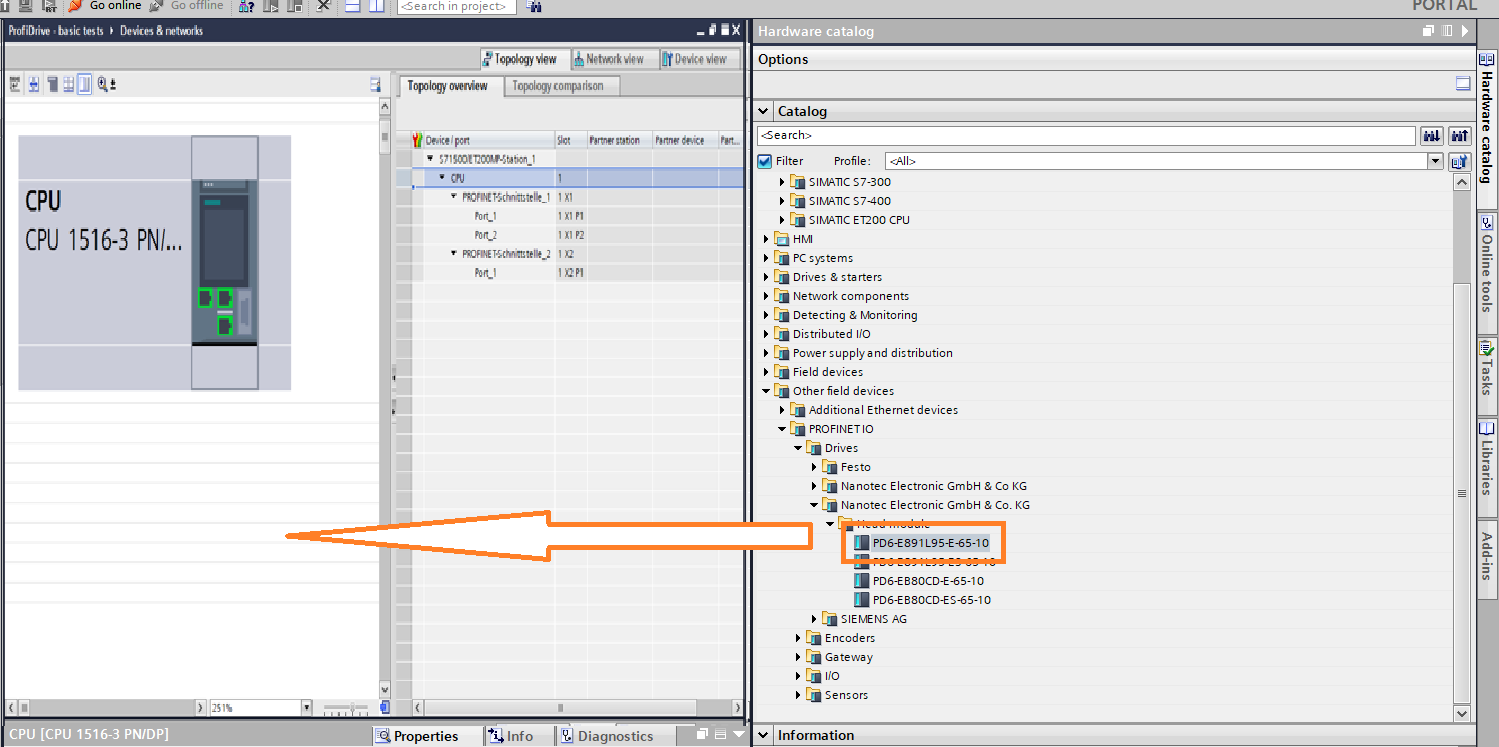

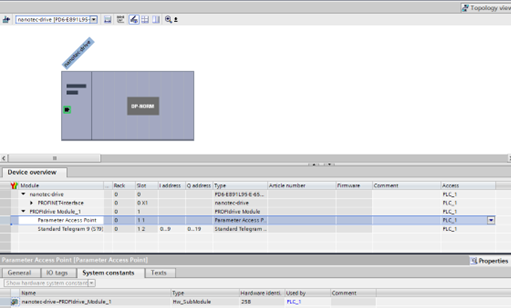

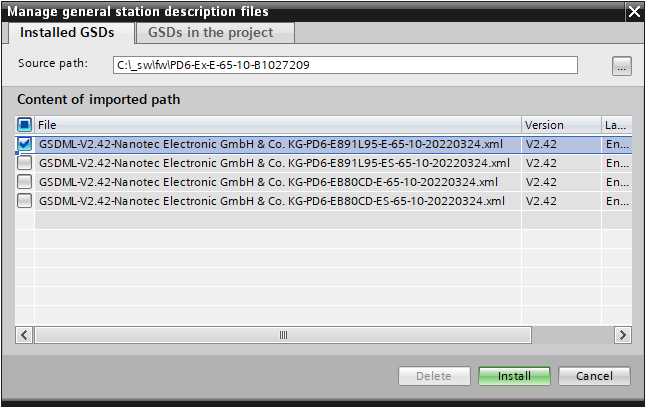

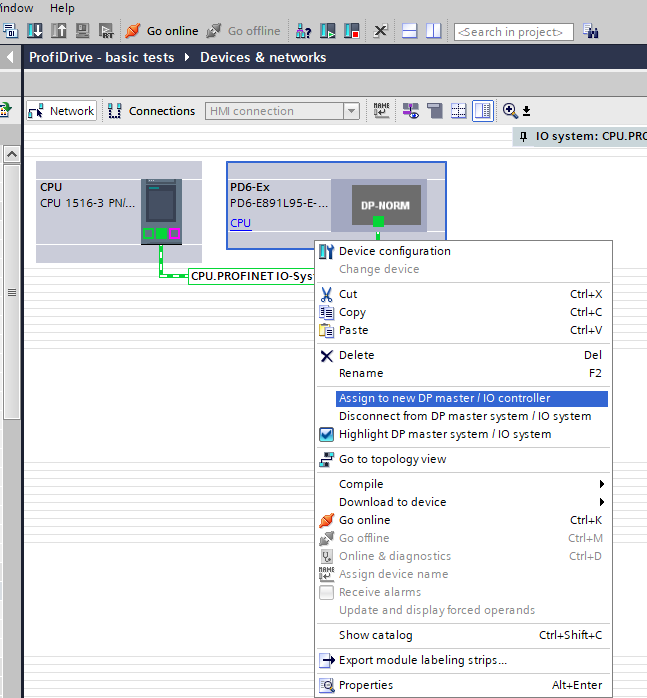

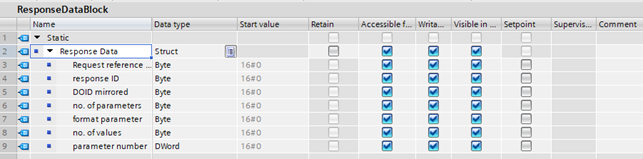

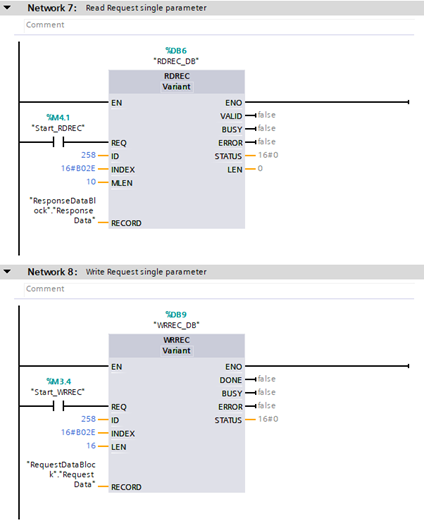

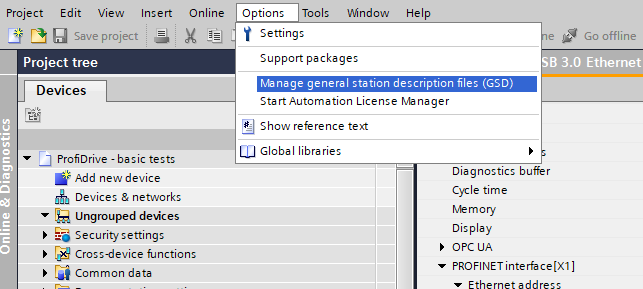

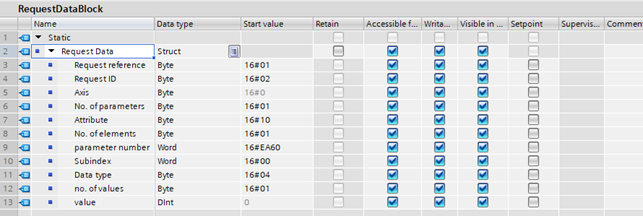

Erste Inbetriebnahme im TIA Portal Beschaffen Sie sich die GSD-Datei über die Produkt-Website auf www.nanotec.com oder vom Nanotec-Support. Wählen Sie Options → Manage general station description ilfes (GSD). Laden Sie die GSD-Datei, die der Artikelnummer exakt entspricht. Wählen Sie im hardware catalog Ihr Produkt und fügen Sie es zu Ihrem Netzwerk hinzu per drag & drop. Verbinden Sie die Ports entsprechend der Verdrahtung und ordnen Sie die Nanotec-Steuerung der SPS zu. Sie können IO-Daten zyklisch über die Telegramme senden/empfangen oder über den Parameter Access Point azyklisch lesen/schreiben. Hierzu müssen Sie einen Write-Record- und ein Read-Record-Datablock, die beide den Index 0xB02E nutzen. Die Hardware-ID ist die ID des Parameter Access Point von Ihrem Gerät Die relevanten Datablöcke sollen wie folgt aussehen: Zum Lesen/Schrieben von einzelnen Parametern nutzen Sie die Beobachtungs- und Forcetabelle: Dabei sind folgende Variablen relevant: Parameter number: hier tragen Sie den Index des Objekts ein. Subindex: hier tragen Sie den Subindex des Objekts ein. Bei Objekten mit mehreren Subindizes entspricht der Wert "0" hier dem Subindex 1. Data type: hier tragen Sie den Datentyp des Objekts ein. Anmerkung: Um eine Überlastung des Busses und der Steuerung zu vermeiden, lesen/schreiben Sie nicht einzelne Parameter während IO-Daten über die Telegramme übertragen werden.
