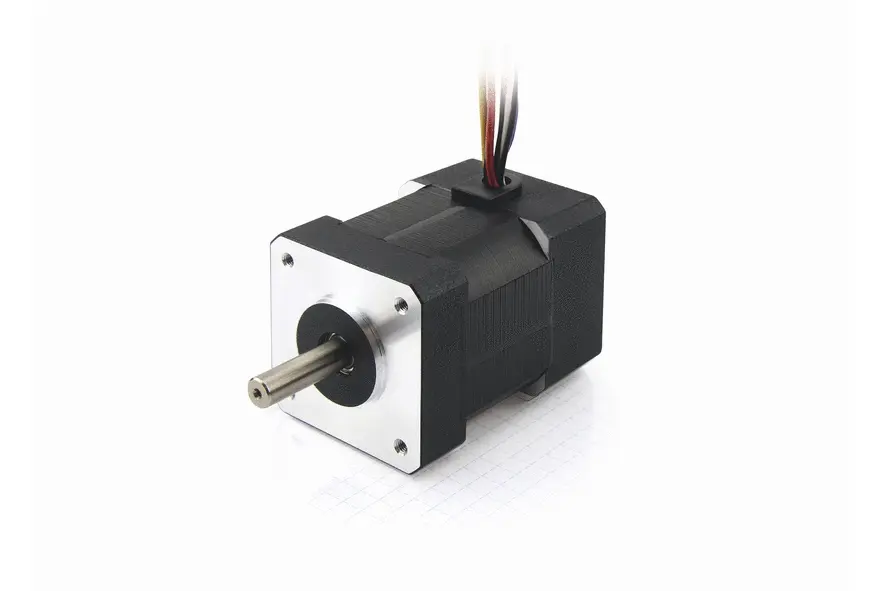

DB43L024030-B –  Bürstenloser DC-Motor

Einzelpreis

Mindestbestellmenge {{ pna.data.minimumOrderQuantity }} St.
Für Testzwecke sind die Motoren auf Anfrage auch einzeln erhältlich.

Mengenrabatt

1 - {{ pna.data.discounts[0].amount - 1 }}

—

{{ discount.amount }}+

Verfügbarkeit

• Bitte kontaktieren Sie uns bezüglich Verfügbarkeit und Mengenrabatten.

×

Verfügbarkeit und Mengenrabatt für DB43L024030-B

Name^*

E-Mail^*

Verfügbarkei prüfen für

Stück.

Mengenrabatt anfragen für

Stück.

Ihre Nachricht

Abbrechen Senden

Bitte warten

In den Warenkorb

Artikel Kombinieren Angebot anfordern

Angebot anfordern

Liebe Kund:innen,

wenn Sie ein Angebot anfordern möchten, müssen Sie sich einloggen oder registrieren. Danach können Sie über den Button "Angebot anfordern" im Warenkorb ein Angebot für die gewünschten Artikel anfordern. Hier geht es zur Anleitung.

Wenn Sie ein Angebot über größere Stückzahlen benötigen, wenden Sie sich bitte an unsere Verkaufsabteilung: [email protected]

Schließen

In den Warenkorb

DB43L024030-B wurde in den Warenkorb gelegt

---

Zubehör

MK-DH-6,35-8-GPLE40	Distanzhülse
ZD-D28	Dämpfer
ZD-D40	Dämpfer
ZD-DF40	Dämpfer

Schließen Bestellen/Überprüfen/Teilen

Bitte klicken Sie auf "Artikel kombinieren" oder das Pluszeichen, um den Konfigurator zu starten.

Getriebe für BLDC- und Schrittmotoren (43)

Encoder für BLDC-Motoren und Schrittmotoren (19)

Bremsen für BLDC- und Schrittmotoren (1)

Wellenbearbeitung (2)

Technische Daten

• NEMA 17
• Nennleistung 94 W
• Nennmoment
• Nennstrom 4.8 A
• Nenndrehzahl 3000 U/min
• Rotorträgheitsmoment 80 gcm²
• Induktivität (Line to Line) 0.45 mH
• Gewicht

• Größe
• Nennspannung 24 V
• Spitzenmoment
• Spitzenstrom 14.4 A
• Drehmomentkonstante 6.25 Ncm/A
• Widerstand (Line to Line) 0.54 Ohm
• Länge "A"

---

Abmessungen

3D 2D

Please select a download format

Creation in progress ...

---

Kennlinie

PDF-Download Achse wechseln

Belastungsgrenze:
Maximale kurzzeitige statische Belastung, die bei Berücksichtigung der Lebensdauer erreicht werden darf.

		Belastungsgrenze	Dauerbetriebsbereich	Drehmoment [nm] bei {{ curve.comparePoint | number : 2 }} U/min Drehzahl [U/min] bei {{ curve.comparePoint | number : 2 }} Nm Kraft [N] bei {{ curve.comparePoint | number : 2 }} mm/s Geschwindigkeit [mm/s] bei {{ curve.comparePoint | number : 2 }} N Drehmoment [nm] bei {{ curve.comparePoint | number : 2 }} U/min Drehzahl [U/min] bei {{ curve.comparePoint | number : 2 }} Nm
				{{ curve.calculateValueAtComparePoint(dataRow) }}
Arbeitspunkt vergleichen
{{ attribute.label }}

{{ curve.currentAttributeDescription.label }}

Schließen

Downloads

CAD

• DB43L024030-B (dxf, 2 MB)

Datenblätter

• DB43L024030-B (pdf, 100 KB)

Konformität

• EU-DoC_DB43
•

Zubehör

MK-DH-6,35-8-GPLE40	Distanzhülse
ZD-D28	Dämpfer
ZD-D40	Dämpfer
ZD-DF40	Dämpfer

---

Knowledge Base

Bürstenlose DC-Motoren

Bürstenlose Gleichstrommotoren, kurz BLDC („Brushless DC-Motoren“), sind – entgegen ihrer Bezeichnung – Drehstrom-Synchronmaschinen: Der mit Permanentmagneten bestückte Läufer folgt einem magnetischen Drehfeld, die Bewegung ist synchron zur Wechselspannung, die an die Statorwicklungen angelegt wird. Der Begriff „bürstenloser Gleichstrommotor“ ist also weniger der richtigen Motorklassifikation geschuldet als vielmehr der Tatsache, dass er in…

Mehr Info
