DFA68M024035-E - Bürstenloser DC-Flachmotor mit… | Nanotec
Kombination löschen
Aktive Kombination
Zurück zum Konfigurator

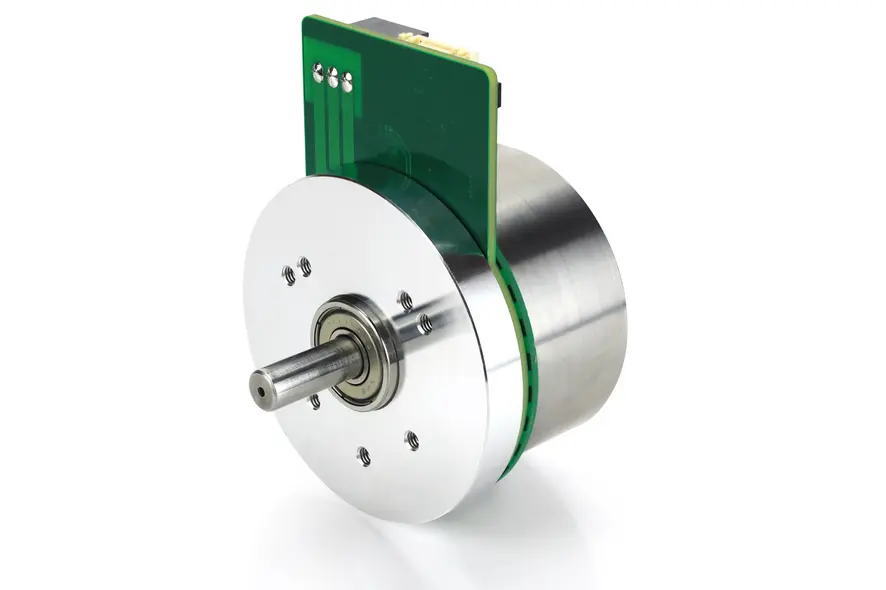

DFA68M024035-E –  Bürstenloser DC-Flachmotor mit Encoder

short external rotor motor with integrated encoder
Cadenas

Einzelpreis

Mindestbestellmenge {{ pna.data.minimumOrderQuantity }} St.
Für Testzwecke sind die Motoren auf Anfrage auch einzeln erhältlich.

Mengenrabatt

1 - {{ pna.data.discounts[0].amount - 1 }}
—
{{ discount.amount }}+

Verfügbarkeit

Artikel Kombinieren
Bitte klicken Sie auf "Artikel kombinieren" oder das Pluszeichen, um den Konfigurator zu starten.
Getriebe für BLDC- und Schrittmotoren Getriebe für BLDC- und Schrittmotoren (35)
Wellenbearbeitung Wellenbearbeitung (2)

Technische Daten

  • Nennstrom 5.8 A
  • Induktivität (Line to Line) 0.22 mH
  • Drehmomentkonstante 5 Ncm/A
  • Motoranschluss Kabel mit Stecker
  • Spitzenmoment
  • Nennleistung 106 W
  • Nenndrehzahl 3500 U/min
  • Größe
  • Encoderauflösung 4096 Impulse pro Umdrehung
  • Widerstand (Line to Line) 0.25 Ohm
  • Rotorträgheitsmoment 1000 gcm²
  • Gewicht
  • Spitzenstrom 17 A
  • Länge "A"
  • Nennmoment
  • Nennspannung 24 V
  • Encoder
  • Encodertyp inkrementell

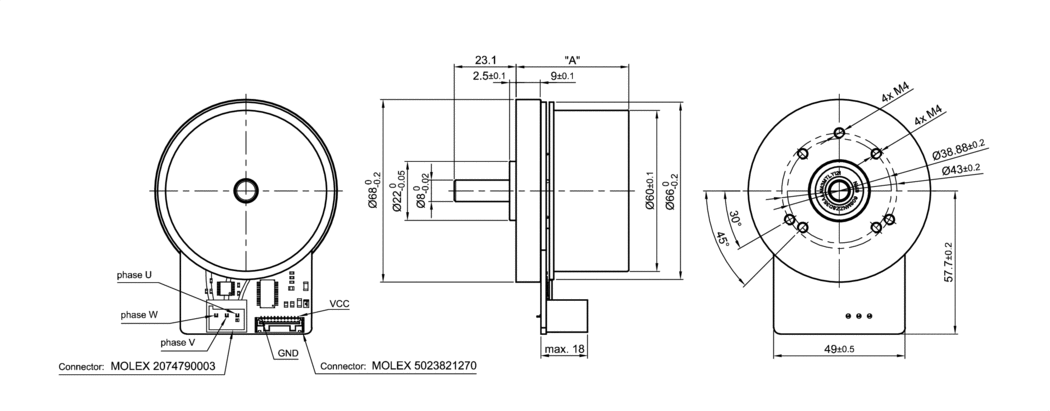

Abmessungen

DFA68-E
Creation in progress ...

Kennlinie

Belastungsgrenze:
Maximale kurzzeitige statische Belastung, die bei Berücksichtigung der Lebensdauer erreicht werden darf.
Belastungsgrenze
Dauerbetriebsbereich
Drehmoment [nm] bei {{ curve.comparePoint | number : 2 }} U/min Drehzahl [U/min] bei {{ curve.comparePoint | number : 2 }} Nm
Kraft [N] bei {{ curve.comparePoint | number : 2 }} mm/s Geschwindigkeit [mm/s] bei {{ curve.comparePoint | number : 2 }} N
Drehmoment [nm] bei {{ curve.comparePoint | number : 2 }} U/min Drehzahl [U/min] bei {{ curve.comparePoint | number : 2 }} Nm



 {{ curve.calculateValueAtComparePoint(dataRow) }}
  • {{ attribute.label }}

Downloads

CAD
Datenblätter
Konformität

Zubehör

ZK-NME2-12-500-S Encoderkabel NME2/3 0.5m
ZK-DF90-E-500 Motorkabel 0.5m

Knowledge Base

Brushless DC Motors | BLDC Motors from NANOTEC
Bürstenlose Gleichstrommotoren, kurz BLDC („Brushless DC-Motoren“), sind – entgegen ihrer Bezeichnung – Drehstrom-Synchronmaschinen: Der mit Permanentmagneten bestückte Läufer folgt einem magnetischen Drehfeld, die Bewegung ist synchron zur Wechselspannung, die an die Statorwicklungen angelegt wird. Der Begriff „bürstenloser Gleichstrommotor“ ist also weniger der richtigen Motorklassifikation geschuldet als vielmehr der Tatsache, dass er in…
Mehr Info
