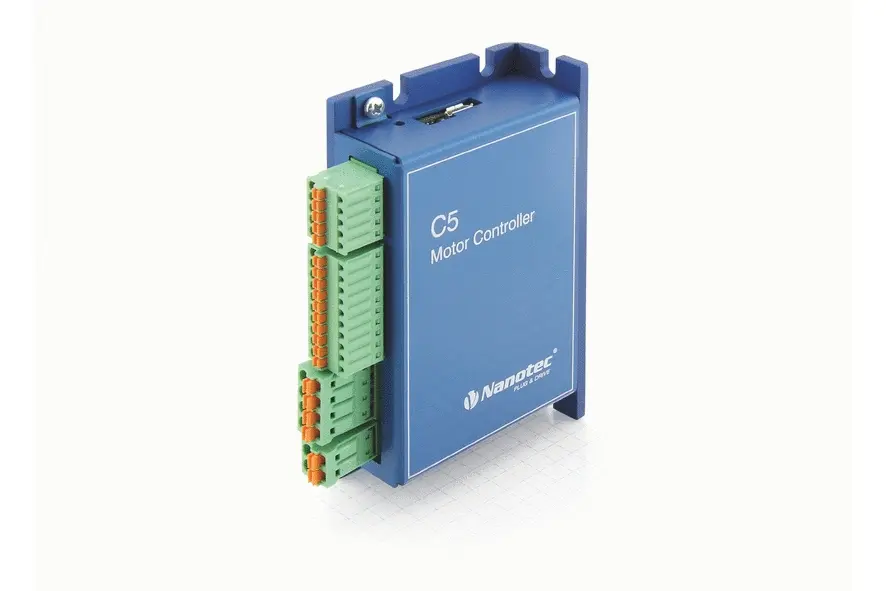

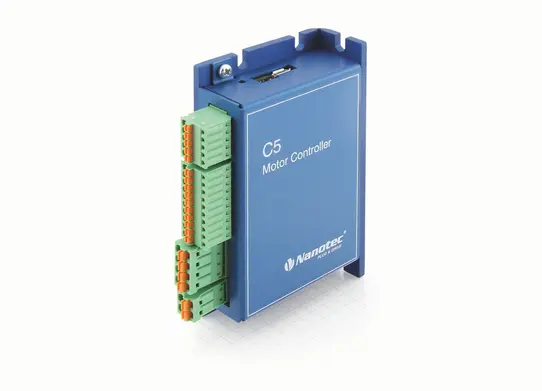

C5-01 –  Controller del motore passo-passo

Cadenas

Prezzo unitario

Minimum order quantity {{ pna.data.minimumOrderQuantity }} pcs.

Sconto sul volume

1 - {{ pna.data.discounts[0].amount - 1 }}
—
{{ discount.amount }}+
Per quantità superiori a 24, si prega di contattarci per i prezzi dei volumi.
Per quantità superiori a 10, si prega di contattarci per i prezzi dei volumi.

Disponibilità

  • Questo articolo viene prodotto su richiesta.

Controller per motori passo-passo ad alte prestazioni con Corrente nominale di 6 A e corrente di picco di 6 A. Controllo tramite Clock & Direction o come specifica di velocità o posizione tramite l'ingresso analogico. Parametrizzazione e programmazione semplice e veloce tramite USB e interruttori DIP.

Alla voce "Download" si trova il manuale tecnico corrispondente al firmware di consegna. Quando si utilizza il Plug & Drive Studio 2, si prega di fare riferimento al nuovo manuale e al documento "Istruzioni per l'aggiornamento del firmware alla versione FIR-v2039".


Dati tecnici

  • Fieldbus -
  • Tensione operativa 12 VDC - 48 VDC
  • Corrente di picco (RMS) 6 A
  • Numero di ingressi digitali 6
  • Numero di ingressi analogici 1
  • Numero di uscite digitali 2
  • Ingresso encoder
  • Peso
  • Interfaccia USB
  • Corrente nominale (RMS) 6 A
  • Motori abbinati Motori passo-passo
  • Tipo di ingressi digitali 24 V, 5/24 V commutabile
  • Tipo di ingresso analogico 0 - 20 mA / 0 - 10 V commutabile
  • Tipo di uscita digitale aperto-drain (max. 24 V/500 mA)
  • Uscita freno
  • Intervallo di temperatura -10 °C - 40 °C

Dimensioni

C5-01
Creazione in corso ...

Scaricamenti

CAD
Manuali
Software
Certificati

Accessori

ZCPHOF-MC1.5-4  * Spina terminale; 4 pin; RM 3,5 mm
Z-K4700/50 Condensatore
Z-K10000/100 Condensatore
ZK-MICROUSB Cavo micro USB da 1.5m
ZCPHOFK-MC0,5-5  * Connettore per l'encoder
ZCPHOFK-MC0.5-10  * Connettore a spina
ZCPHOF-MC1.5-2  * Spina terminale; 2 pin; RM 3,5 mm
* Incluso nell'ambito della fornitura per C5-01.
